一氧化碳中低温串联变换实验装置

[名称]：一氧化碳中低温串联变换实验装置
[规格型号]：DB-GY318: [产品价格]：
[参数下载]：请联系客服: [联系电话]：021-36334717
[QQ]：: 欢迎关注我公司产品

产品详情

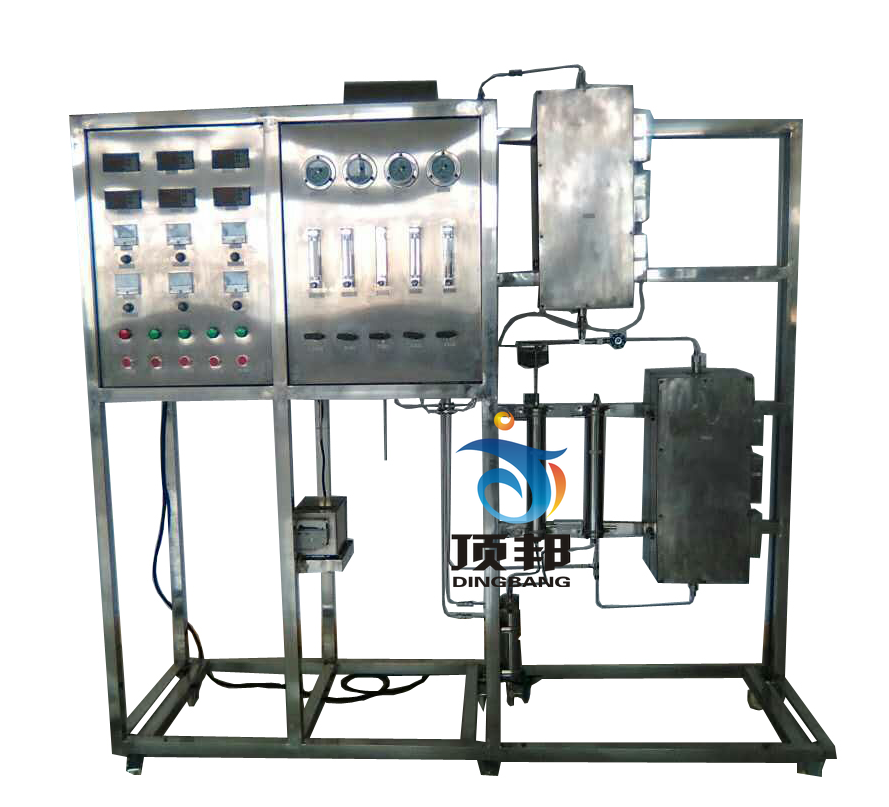

DB-GY318 一氧化碳中低温串联变换实验装置

技术指标		说明
装置功能		1、进一步理解多相催化反应有关知识，初步接触工艺设计思想。 2、掌握气固相催化反应动力学实验研究方法及催化剂活性的评比方法。 3、获得两种催化剂上变换反应的速率常数与活化能E。
主要配置		中变反应器、低变反应器、饱和预热器、微型液体计量泵、气体流量计、混合器、气体过滤器、冷凝器、气液分离器、压力表、温控仪表、不锈钢框架及控制屏等。
公用设施		水：装置需冷却水，自带和自来水管相连的接口。电：电压AC380V，功率10.0KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。实验物料：N₂、CO、水；外配设备：标准N₂钢瓶（带减压阀）和标准CO钢瓶（带减压阀）。
技术参数		1、中变反应器：不锈钢材质，Φ25×600mm，开启式三段加热炉功率3KW；不锈钢气体过滤器Φ45×200mm、不锈钢冷凝器Φ51×400mm（内盘管）、不锈钢气液分离器Φ57×200mm；高效铁基催化剂。温控350～500℃。 2、低变反应器：不锈钢材质，ф25×600mm，开启式三段加热炉功率3KW；不锈钢气体过滤器Φ45×200mm、不锈钢冷凝器Φ51×400mm（内盘管）、不锈钢气液分离器Φ57×200mm；高效铜基催化剂。温控220～320℃。 3、饱和预热器：304不锈钢，内径φ10mm，长度250mm，内有防返混及防沟流装置；使用温度：室温-400℃，使用压力，常压。 4、水计量进料泵；微量计量加料泵：流量0.01—10ml/min。 5、纯净水罐： 304不锈钢，φ108×300 mm，带防尘盖。 6、流量计：气体转子流量计6-60mL/min，观察、控制进料流量。 7、压力仪表: Y-60型高压防震压力表，0～1.0MPa。 8、温度传感器：K型热电偶，显示精度0.1℃，插入长度可调整，直径Φ3mm。 9、控温仪表：人工智能型仪表，精度FS≤0.2%。 10、各项操作及温度、压力、流量的显示、调节、控制全在控制屏面板进行。 11、框架为304不锈钢材质，结构紧凑，外形美观，流程简单。 12、外形尺寸：2000×550×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。
测控组成		变量		检测机构		显示机构	执行机构
		氢气流量		转子流量计		转子流量计	手动调节
		一氧化碳流量		转子流量计		转子流量计	手动调节
		水加入量		计量泵		数字流量显示仪	频率调节
		饱和预热器温度		K型热电偶		数字温度控制仪	固态调压模块
		中变反应器加热温度		K型热电偶		数字温度控制仪	固态调压模块
		中变反应器内管温度		K型热电偶		数字温度仪	无
		中变反应器出口物料温度		K型热电偶		数字温度仪	无
		低变反应器加热温度		K型热电偶		数字温度控制仪	固态调压模块
		低变反应器内管温度		K型热电偶		数字温度仪	无
		低变反应器出口物料温度		K型热电偶		数字温度仪	无
		反应压力		指针式压力表		压力表就地显示	无
DB-GY318/II 数字型一氧化碳中低温串联变换实验装置
测控组成	变量		检测机构		显示机构			执行机构
	氢气流量		质量流量计		数字流量显示仪，精度：0.5%FS			手动调节
	一氧化碳流量		质量流量计		数字流量显示仪，精度：0.5%FS			手动调节
	水加入量		计量泵		数字流量显示仪，精度：0.5%FS			频率调节
	饱和预热器温度		K型热电偶		数字温度控制仪，精度：0.5%FS			固态调压模块
	中变反应器加热温度		K型热电偶		数字温度控制仪，精度：0.5%FS			固态调压模块
	中变反应器内管温度		K型热电偶		数字温度仪表，精度：0.5%FS			无
	中变反应器出口物料温度		K型热电偶		数字温度仪表，精度：0.5%FS			无
	低变反应器加热温度		K型热电偶		数字温度控制仪，精度：0.5%FS			固态调压模块
	低变反应器内管温度		K型热电偶		数字温度仪表，精度：0.5%FS			无
	低变反应器出口物料温度		K型热电偶		数字温度仪表，精度：0.5%FS			无
	反应压力		压力传感器		数字压力仪表，精度：0.5%FS			无
在线分析系统	用户可选配在线六通阀气体取样系统及气相色谱仪
软件组成	模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度、流量、压力等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
